El cálculo estructural es el proceso técnico que permite analizar y dimensionar una estructura con el objetivo de que resista con seguridad todas las cargas a las que estará sometida durante toda su vida útil, optimizando, al mismo tiempo, el uso de materiales y el coste de la obra.
El cálculo estructural o cálculo de estructuras es la rama de la ingeniería que analiza y diseña estructuras para que se comporten adecuadamente frente a las cargas y las acciones previsibles para las que han sido diseñadas durante la totalidad de su vida útil.
Un cálculo de estructuras bien planteado tiene varios objetivos, entre ellos garantizar la seguridad estructural, evitando fallos por colapso, fatiga, inestabilidad o rotura frágil, cumpliendo los estados límite últimos que fija la normativa.
Además, busca el funcionamiento y confort, con el fin de limitar deformaciones, vibraciones y fisuración para asegurar un comportamiento aceptable en servicio (estados límite de servicio).
El cálculo de estructuras también busca la eficiencia económica, optimizando secciones y armaduras para reducir consumos de material y coste de ejecución sin comprometer la seguridad, garantizando el cumplimiento normativo y administrativo para aportar la justificación estructural exigida para licencias y autorizaciones de acuerdo con el marco reglamentario vigente.
Gracias a un buen planteamiento de cálculo se puede garantizar la durabilidad de la estructura, manteniendo sus prestaciones durante la vida útil del proyecto al mismo tiempo que se asegura la sostenibilidad, minimizando el impacto ambiental mediante diseños eficientes que reduzcan la huella de carbono y faciliten el mantenimiento.
El cálculo de estructuras tiene cabida en un amplio abanico de proyectos de ingeniería civil, edificación y conservación del patrimonio:
La reglamentación en el cálculo estructural es clave, por lo que es preciso conocer los diferentes marcos normativos a tener en cuenta.
En Europa, los Eurocódigos estructurales – un conjunto de normas europeas de carácter técnico- buscan establecer criterios armonizados para el cálculo de estructuras dentro de la Unión Europea. En España, algunos de estos Eurocódigos se utilizan de forma complementaria o por referencia en normativas nacionales como el Código Estructural.
El Código Estructural, aprobado por el Real Decreto 470/2021, es la norma española que regula el proyecto, ejecución y control de las estructuras de hormigón, acero y mixtas en edificación y obra civil, incorporando de forma sistemática criterios alineados con los Eurocódigos estructurales.
Por su parte, el Código Técnico de la Edificación (CTE) es el reglamento que desarrolla la Ley de Ordenación de la Edificación (LOE) y fija exigencias básicas, entre ellas las relacionadas con la seguridad estructural. Su texto consolidado y los documentos básicos están disponibles en el portal oficial del CTE.
Además del marco normativo español y europeo, en proyectos de carácter industrial o con alcance internacional es habitual apoyarse en normas de reconocido prestigio elaboradas por organismos como ASME, ASCE y API, especialmente en lo relativo a cargas, criterios de resistencia y requisitos de seguridad para estructuras especiales, equipos a presión u obras offshore.
En el caso particular de grúas con equipos de elevación, junto con los Eurocódigos resultan de aplicación las Normas FEM y la norma europea EN 13001, que establecen principios de diseño, combinaciones de carga, verificaciones de resistencia y fatiga, así como requisitos de seguridad específicos para estas máquinas.
Aunque cada proyecto tiene sus particularidades, el proceso típico de cálculo estructural sigue etapas claramente identificables:
Aunque parece evidente, el punto de partida de todo cálculo estructural es determinar si se trata de un proyecto de obra nueva o por el contrario, el cálculo estructural se realizará sobre una estructura existente.
En el caso de una nueva construcción, esta fase inicial comienza por entender qué se quiere construir, dónde y para qué se va a utilizar, las exigencias de funcionalidad, las limitaciones de plazo y de presupuesto, así como la normativa aplicable en función de la ubicación del tipo de obra.
En obra nueva la recopilación de datos incluye, como mínimo, el estudio geotécnico del terreno, la información topográfica, la climatología (viento, nieve, temperatura) y la zonificación sísmica, además del anteproyecto arquitectónico.

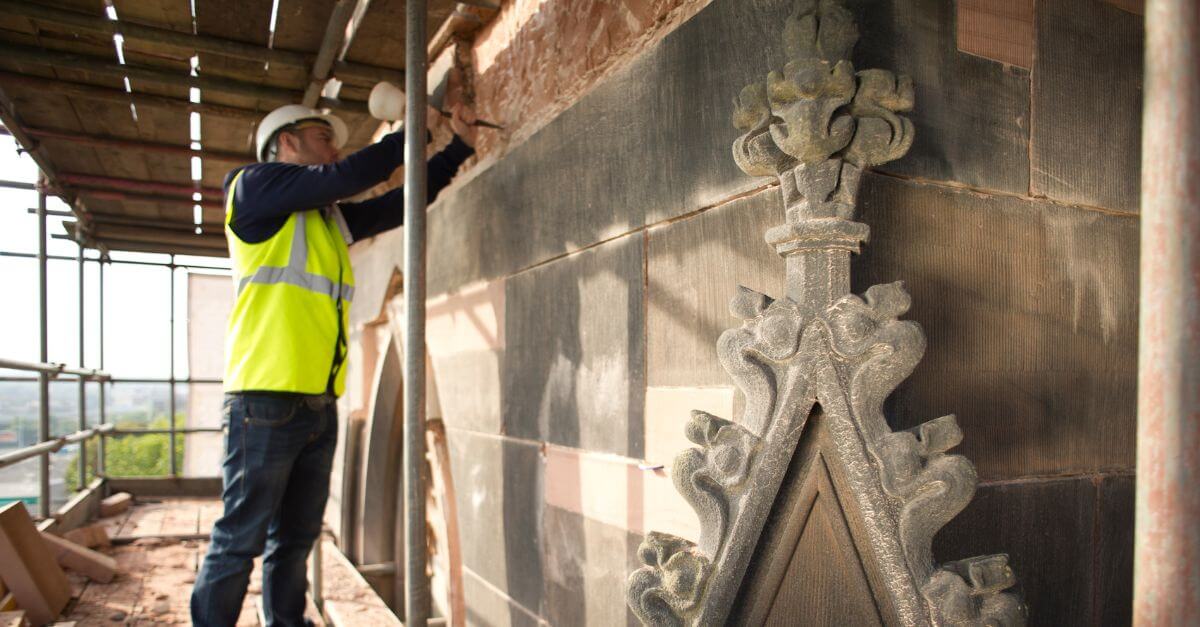

En estructuras existentes y patrimonio, a esta información se añade un levantamiento detallado del edificio (preferiblemente con técnicas de escaneado láser o fotogrametría), la inspección visual sistemática, ensayos no destructivos y, cuando sea viable, catas y pruebas de laboratorio para caracterizar materiales y detalles constructivos.
Es momento también de clarificar los objetivos de la intervención: simple conservación, cambio de uso, ampliación, incremento de sobrecargas, integración de nuevas instalaciones, mejora sísmica… ya que estos condicionarán de forma directa el enfoque del cálculo estructural y el nivel de exigencia de las verificaciones.
Con los datos bien definidos, se escoge la tipología estructural más adecuada a las necesidades del proyecto.
En edificaciones de obra nueva se decide, por ejemplo, entre sistemas de pórticos de hormigón armado, estructuras metálicas, muros de carga, losas macizas, losas aligeradas o soluciones mixtas acero-hormigón, evaluando su compatibilidad con la arquitectura, las instalaciones, el proceso constructivo y el presupuesto.
En estructuras existentes y patrimonio, la “tipología” viene dada en gran parte por el propio edificio y el trabajo del equipo de ingeniería consiste en comprender cómo se organizan los caminos de carga y decidir si es posible mantenerlos, reforzarlos discretamente o introducir elementos nuevos que aumenten la seguridad respetando al máximo el carácter del bien.
El predimensionado es una etapa clave: se establecen cantos aproximados de forjados, secciones de vigas y pilares, espesores de muros o dimensiones de elementos de refuerzo, utilizando reglas de experiencia y recomendaciones normativas y esquemas de cálculo simplificados antes de recurrir al modelo numérico completo. Este trabajo previo permite detectar desde el inicio luces excesivas, incompatibilidades geométricas o soluciones poco eficientes y evita iteraciones innecesarias en fases posteriores.
Definida la estructura conceptual, se determinan las acciones que van a actuar sobre ella a lo largo de su vida útil. Se calculan:
Todo ello siguiendo los valores y combinaciones que fija la normativa vigente como los Eurocódigos, Código Estructural, CTE u otras normas sectoriales según el tipo de obra.
En zonas sísmicas se determinan también las acciones sísmicas mediante los parámetros de zonificación, espectros de respuesta y factores de comportamiento que recogen las normativas específicas, incorporándolas al conjunto de combinaciones de cálculo.
En rehabilitación y patrimonio, esta fase incluye necesariamente la evaluación de las nuevas sobrecargas asociadas a cambios de uso o a la presencia de púbico, así como de acciones que originalmente no se tuvieron en cuenta (por ejemplo, efecto del viento sobre elementos singulares, vibraciones por tráfico o maquinaria cercana), valorando si la estructura existente dispone de capacidad suficiente o requiere refuerzos.
En estos casos, los sensores de monitorización estructural son un gran apoyo, ya que permiten medir en continuo deformaciones, aceleraciones, desplazamientos o temperaturas reales en la estructura frente a cargas de uso y acciones ambientales reales, no idealizadas.
Los datos recogidos por estos sensores sirven para validar o matizar las hipótesis de carga empleadas en el cálculo: por ejemplo, comprobar si las deformaciones bajo ocupación máxima se corresponden con la sobrecarga normativa o si el nivel de vibración por viento o tráfico es mayor del previsto.

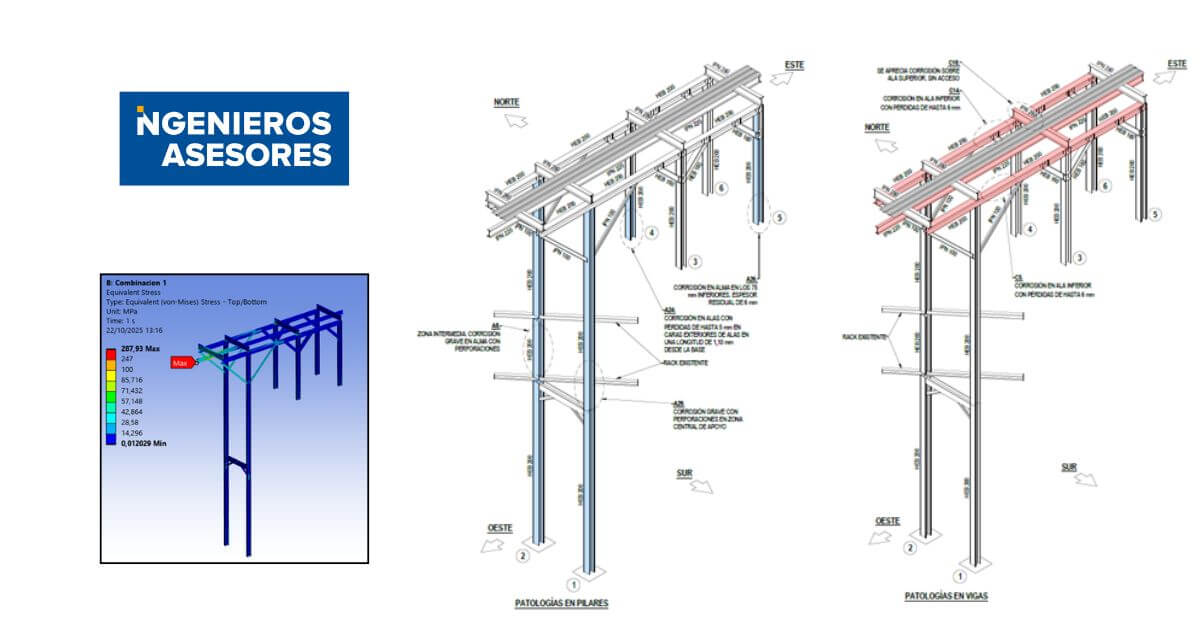

Con las acciones definidas, se construye el modelo estructural que servirá de base para el análisis. Este modelo es una representación idealizada de la realidad en la que se esquematizan los elementos resistentes y se definen apoyos, uniones y demás condiciones.
Una buena modelización exige un equilibrio entre simplicidad y fidelidad: un modelo excesivamente simplificado puede ocultar fenómenos críticos, mientras que uno demasiado complejo puede resultar opaco y difícil de interpretar.
En estructuras históricas, además, suele ser necesario combinar modelos globales (que describen el comportamiento general del edificio) con modelos locales de detalle (por ejemplo, un arco, una bóveda o una conexión específica) donde se profundiza en mecanismos de fallo particulares.
En la práctica se emplean programas de elementos finitos y software específico en los que se introducen las secciones, propiedades de materiales, casos de carga y combinaciones definidas en las fases anteriores.
Para llevar esta modelización a la práctica, en Ingenieros Asesores combinamos software de análisis por elementos finitos con herramientas específicas de diseño estructural y modelado 3D. En el análisis FEM empleamos, entre otros, ANSYS Mechanical y Altair Simsolid, que permiten estudiar con rigor el comportamiento de geometrías complejas y conjuntos CAD completos.
Para el diseño de estructuras de edificación e industrias utilizamos programas especializados como CYPE y TRICALC, que integran cálculo, dimensionamiento y generación de planos en un único entorno adaptado a normativa europea e internacional.
El modelo estructural se construye a partir de modelos 3D desarrollados en plataformas de dibujo y modelado como ZWCAD o Autodesk AutoCAD y, cuando el proyecto lo requiere, se poya en herramientas de modelado directo como ANSYS Discovery y ANSYS SpaceClaim para depurar la geometría antes del análisis.
Una vez construido el modelo, se realiza el análisis estructural propiamente dicho. Para muchos edificios convencionales es suficiente un análisis estático lineal que permite obtener esfuerzos internos (axiales, cortantes, momentos, torsiones) y desplazamientos en cada elemento para las diferentes combinaciones de acciones.
Cuando el problema lo requiere -por ejemplo, en estructuras esbeltas, en la presencia de pandeo relevante, en zonas sísmicas o en edificaciones históricas sensibles a vibraciones- se recurre a análisis más avanzados:
Sea cual sea el tipo de análisis, una parte fundamental del trabajo de ingeniería consiste en revisar críticamente los resultados: comprobar que las deformaciones tienen sentido físico, que las trayectorias de carga se corresponden con la lógica estructural, que no aparecen concentraciones de esfuerzos inexplicables y que las reacciones transmitidas al terreno son coherentes con el estudio geotécnico.
En estructuras existentes, estos resultados se contrastan además con la evidencia observada en cuanto a fisuras, desplomes, deformaciones o daños acumulados, para ajustar en cada caso el modelo y las hipótesis de cálculo hasta que se logre una lectura consistente del comportamiento real.
Con los esfuerzos y deformaciones calculados, se entra en la en la etapa de dimensionamiento y comprobación de los elementos estructurales.
En obra nueva, esto implica seleccionar las secciones y armaduras de vigas, pilares, muros, losas y cimentaciones de forma que cumplan los estados límite últimos (resistencia frente a flexión, cortante, compresión, tracción, pandeo, punzonamiento, etc.) y los estados límite de servicio (deformaciones, fisuración, vibraciones), siguiendo los criterios establecidos por la normativa (por ejemplo, el Código Estructural o los Eurocódigos).
En estructuras existentes y patrimonio, el proceso suele invertirse: a partir de las secciones y detalles realmente presentes se determina la capacidad resistente disponible y se compara con las demandas que arroja el análisis. Si la capacidad es insuficiente o los márgenes de seguridad resultan escasos, se diseñan refuerzos compatibles con el edificio, buscando siempre la mínima intervención necesaria para alcanzar un nivel de seguridad aceptable y preservando al máximo la autenticidad del material y formal, conforme a los principios internacionales de conservación.
En ambos contextos, el dimensionamiento es iterativo: se ajustan secciones, armaduras y soluciones de refuerzo hasta lograr un compromiso razonable entre seguridad, servicio, coste, facilidad de ejecución y mantenimiento futuro.
Una vez definido el dimensionamiento, es imprescindible traducirlo a documentación clara y completa que permita ejecutar la obra sin ambigüedades.
La memoria de cálculo debe recoger las hipótesis de partida, la normativa aplicada, el esquema resistente adoptado, la descripción del modelo, las acciones consideradas, las combinaciones de carga, el tipo de análisis realizado y un resumen de las principales comprobaciones efectuadas.
En el ámbito de la rehabilitación y el patrimonio, esta documentación suele completarse con informes de inspección, campañas de ensayo, levantamientos gráficos, diagnosis de daños y propuestas de intervención, de forma que quede perfectamente trazado el razonamiento que conduce de la situación actual a las soluciones de refuerzo y consolidación propuestas.
Para garantizar el éxito en el ámbito del cálculo de estructuras, es importante tener en cuenta cuáles son los errores más habituales con el fin de conocerlos y evitarlos:
Como buenas prácticas cabe destacar:
El cálculo estructural es una pieza central en la viabilidad técnica, económica y administrativa de cualquier proyecto de edificación o infraestructura, tanto nueva como existente, y debe abordarse con rigor y herramientas de análisis contrastadas.
Su correcta integración en las distintas fases del proyecto permite lograr estructuras seguras, durables, eficientes y sostenibles.
