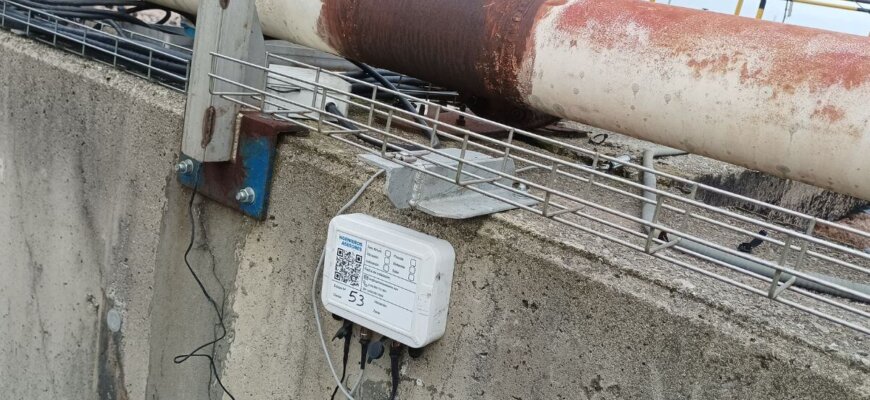

La monitorización industrial de estructuras permite vigilar en tiempo real el estado de naves, cintas, torres, silos y otros elementos clave de una planta para evitar fallos, paradas no planificadas y riesgos de seguridad.
Mediante sensores IoT (vibración, deformación, temperatura o nivel) y plataformas de datos es posible detectar deformaciones, vibraciones anómalas, grietas, zonas de sobrecalentamiento y situaciones de sobrellenado en depósitos antes de que se conviertan en incidentes críticos.
La monitorización estructural industrial es un sistema de sensores, hardware IoT y software que mide de forma continua el comportamiento físico de las estructuras de una planta (tensiones, vibraciones, desplazamientos, inclinaciones, temperatura y nivel) para detectar daños y degradaciones en su fase inicial.
Se enmarca dentro del concepto de Structrual Health Monitoring (SHM), que busca garantizar la seguridad y el rendimiento a largo plazo de infraestructuras críticas mediante datos objetivos y en tiempo real.
En el entorno industrial, este enfoque se aplica a naves de producción, racks de tuberías, cintas transportadoras, silos, tanques, depósitos, chimeneas, torres de media tensión y otras estructuras sometidas a fatiga mecánica, cargas dinámicas y condiciones térmicas exigentes.
Frente a las inspecciones puntuales tradicionales, la monitorización continua ofrece una visión permanente de la estructura, detectando tendencias que a simple vista pasarían desapercibidas.
Las plantas industriales trabajan con combinaciones de cargas dinámicas, vibraciones e maquinaria, variaciones térmicas, ciclos de llenado y vaciado de depósito y ambientes a veces agresivos que aceleran el deterioro de materiales.
Si estos efectos no se monitorizan, es fácil que problemas incipientes acaben manifestándose como grietas, deformaciones excesivas o fallos súbitos de elementos críticos.
Entre los riesgos estructurales más frecuentes en industria destacan:
Los sistemas de SHM permiten identificar patrones tempranos de daño como cambios sutiles en las frecuencias de vibración, incrementos progresivos en desplazamientos o la aparición de puntos calientes en la envolvente de equipos y depósitos, antes de que se produzca un fallo súbito.
Un sistema de monitorización estructural industrial combina distintos tipos de sensores IoT y una plataforma de análisis de datos.

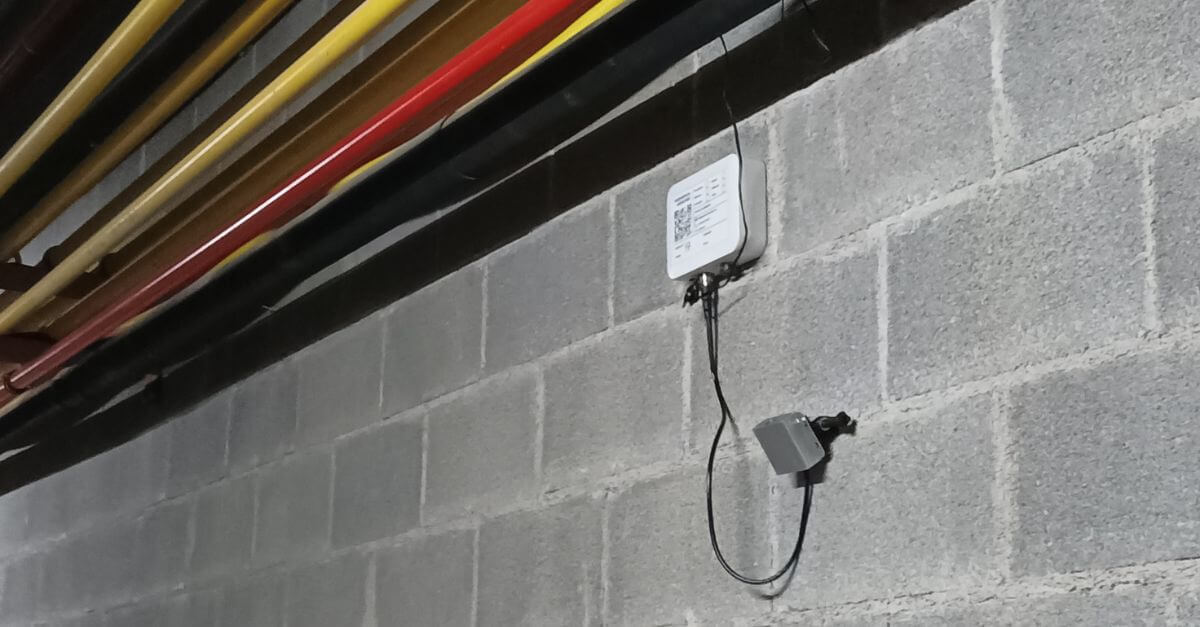

Los sensores estructurales permiten medir directamente el comportamiento mecánico de la estructura:
Sensor láser para monitorizar flechas
La temperatura es un factor crítico en la salud estructural: influye en la dilatación de materiales, la fatiga térmica y la aparición de puntos calientes que pueden preceder a fallos mecánicos.
En Ingenieros Asesores integramos diferentes tecnologías de medición de temperatura:
Estas tecnologías permiten evaluar el estrés térmico de los materiales y correlacionarlo con vibraciones, deformaciones y aparición de fisuras.
En silos, tanques y depósitos, el nivel de producto condiciona directamente las cargas que recibe la estructura y su reparto sobre paredes, fondos y soportes. Para monitorizarlo se emplean:
Al relacionar los datos de nivel con la respuesta estructural (deformaciones, inclinaciones, fisuras) se pueden anticipar sobrecargas locales y evitar situaciones de riesgo en operaciones de llenado/vaciado.
| Elemento de planta | Parámetro monitorizado | Sensor principal | Riesgo controlado |
| Cinta transportadora | Vibración y deformaciones | Acelerómetros + galgas / láser | Fatiga estructural, fallo de soportes y deterioro de bastidores |
| Nave industrial (pórticos, vigas) | Grietas y desplazamientos | Fisurómetros + medidores láser | Pérdida de capacidad portante, colapso local |
| Torre / chimenea / soporte esbelto | Inclinación y vibración | Inclinómetros + acelerómetros | Deslizamiento, vuelco, fallo por viento o fatiga |
| Silo / tanque de líquidos o sólidos | Nivel y deformaciones | Sensores de nivel (ultrasonidos/radar) + láser | Sobrecargas locales, abolladuras, fallo de paredes y apoyos |
| Horno, reactor, envolventes calientes | Distribución de temperatura | Cámaras termográficas + sensores IR + RTD/termopares | Puntos calientes, degradación de revestimientos, riesgo de fallo |
La monitorización estructural industrial se aplica a múltiples elementos de la planta, siempre con el foco en la continuidad de la producción y la seguridad de personas y activos.

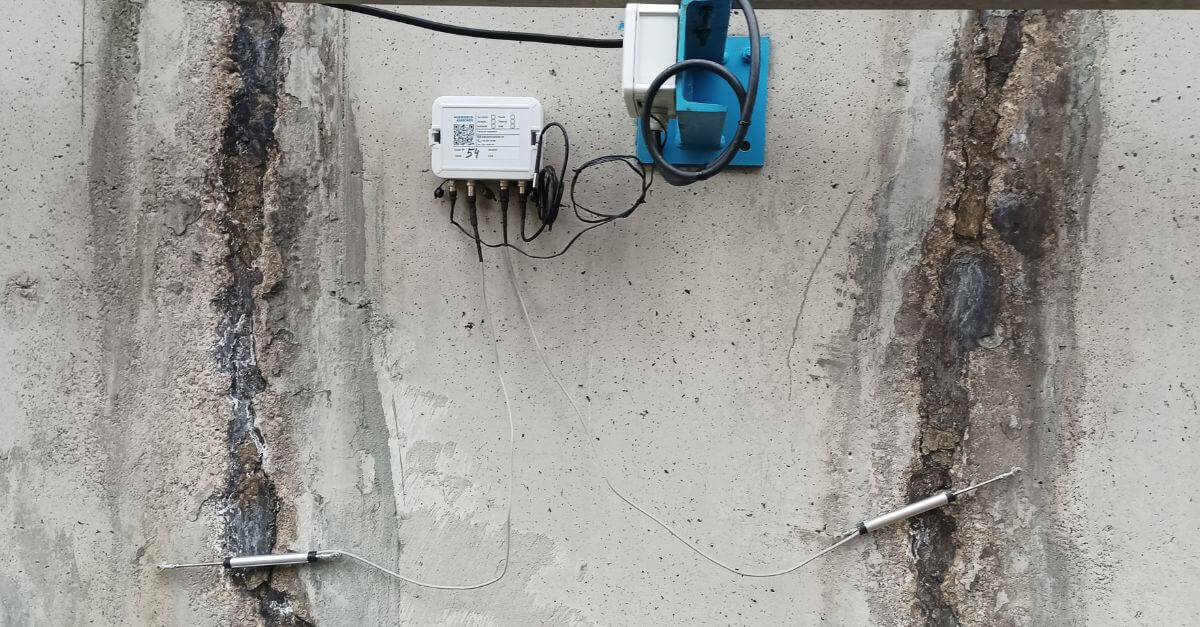

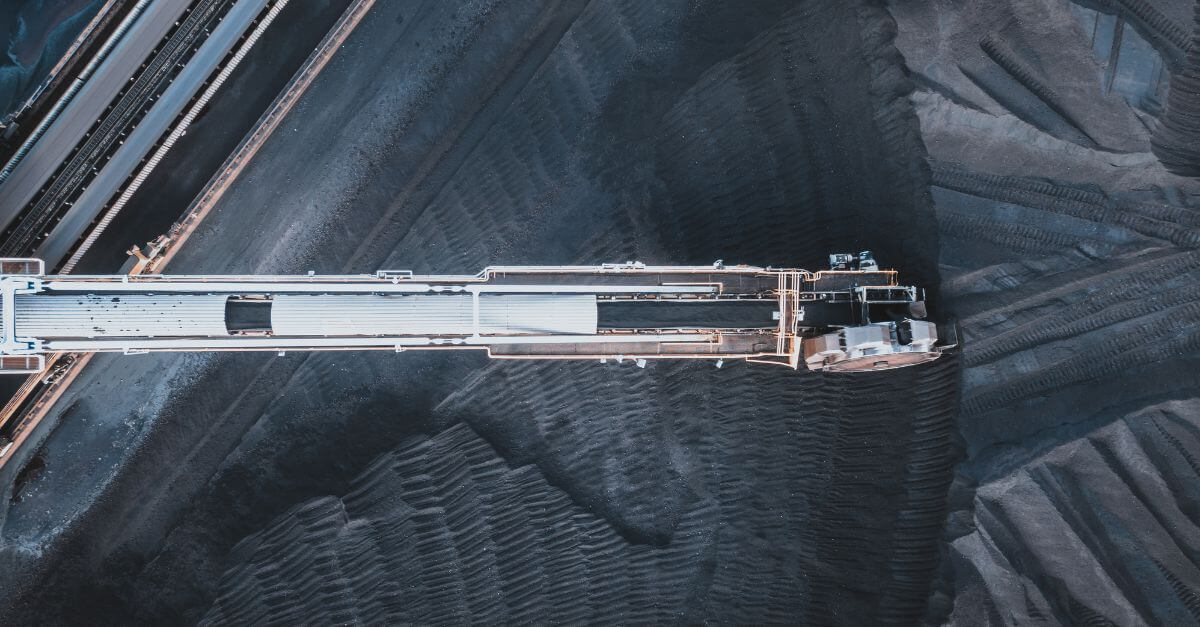

En las naves industriales y estructuras de cubierta se monitorizan grietas y desplazamientos en pilares, vigas y pórticos mediante fisurómetros, láser e inclinómetros, complementados con sondas de temperatura para entender la influencia térmica en la deformación. En las cintas transportadoras y estructuras metálicas auxiliares, por su parte, se controlan deformaciones y tensiones en las estructuras de soporte de cintas, donde la fatiga por cargas cíclicas y vibraciones puede desencadenar fallos. Los sensores estructurales se combinan con mediciones de temperatura en rodamientos y apoyos para detectar sobrecalentamientos que anticipen fallos mecánicos.

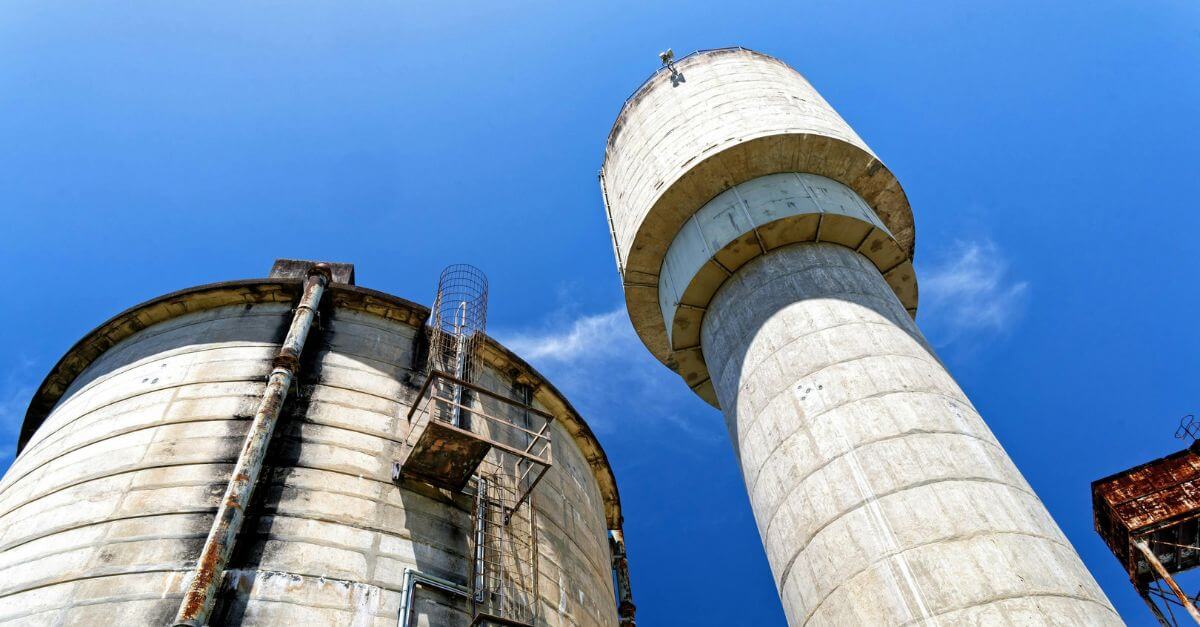

En las torres de media tensión, chimeneas y soportes esbeltos se miden inclinaciones, desplazamientos y vibraciones para detectar deslizamientos, movimientos por viento o resonancias antes de que alcancen estados peligrosos. La combinación de sensores de nivel (ultrasonidos/radar) con sensores estructurales instalados en silos, tanques y depósitos permite relacionar curvas de llenado con respuestas estructurales, identificando condiciones de sobrecarga o distribución asimétrica de material.
Las cámaras termográficas y sensores de temperatura IR sin contacto para el control térmico de hornos, reactores y equipos críticos permiten identificar puntos calientes, fugas térmicas y degradación de revestimientos en hornos, reactores o tuberías, reduciendo el riesgo de fallo y optimizando el mantenimiento.
La principal aportación de la monitorización industrial es reducir el riesgo de fallos estructurales súbitos y paradas no planificadas, dando al equipo de operación y mantenimiento una visión continua del estado real de las estructuras. Entre los beneficios más relevantes destacan:
Paso 1: Diagnóstico inicial y objetivos
El primer paso es identificar estructuras críticas, equipos sensibles a la temperatura, silos y depósitos clave, así como los modos de fallo potenciales y los objetivos de monitorización (seguridad, continuidad, vida útil, cumplimiento). Esta fase incluye revisar planos, históricos de incidencias y condiciones reales de operación.
Paso 2: Diseño del sistema y selección de sensores
A continuación se definen los parámetros a monitorizar (vibración, deformación, temperatura, nivel, inclinación…) y se seleccionan sensores y ubicaciones de instalación en función de la tipología estructural y los riesgos detectados. Aquí se decide, por ejemplo, dónde utilizar RTD, termopares, termistores, IR, cámaras termográficas o sensores de nivel por ultrasonidos/Radar.
Paso 3: Instalación y puesta en marcha
Se realiza el montaje de sensores, el tendido de cableado o enlaces inalámbricos y la configuración del datalogger y de la plataforma de datos, verificando que las señales sean estables y representativas en condiciones reales de operación.
Paso 4: Umbrales, alarmas y lógica de decisión
Se establecen niveles de alerta para los parámetros críticos basados en normativa, experiencia previa, simulaciones o datos históricos, como por ejemplo, límites de vibración, rangos de temperatura o niveles máximos de llenado.
Estos umbrales se traducen en alarmas y acciones recomendadas, como realizar una revisión, limitación de carga, parada controlada o refuerzo de algún elemento.
Paso 5: Integración con mantenimiento, SCADA y operación
La plataforma de monitorización se conecta con el GMAO, SCADA u otros sistemas de planta para que las alertas generen avisos, órdenes de trabajo y decisiones operativas concretas. De este modo la información de sensores se convierte en acciones medibles sobre el terreno.
Paso 6: Revisión periódica y mejora continua
Con el sistema en marcha se revisan periódicamente los datos acumulados, se reajustan umbrales y se incorporan nuevos sensores o cámaras termográficas en zonas que empiezan a mostrar comportamientos críticos. La monitorización se convierte así en un proceso vivo, alineado con la evolución de la planta.
En Ingenieros Asesores combinamos la experiencia en ingeniería estructural con soluciones avanzadas de monitorización estructural y térmica basadas en tecnología IoT, diseñadas y adaptadas a cada proyecto. Los proyectos realizados en naves industriales, cintas transportadoras, torres de media tensión, silos, tanques y estructuras singulares demuestran la capacidad de diseñar, instalar y explotar sistemas robustos en entornos reales de producción.
Además, la integración con plataformas de visualización y sistemas de mantenimiento hace posible conectar directamente las alertas de monitorización con decisiones operativas y planes de actuación.
