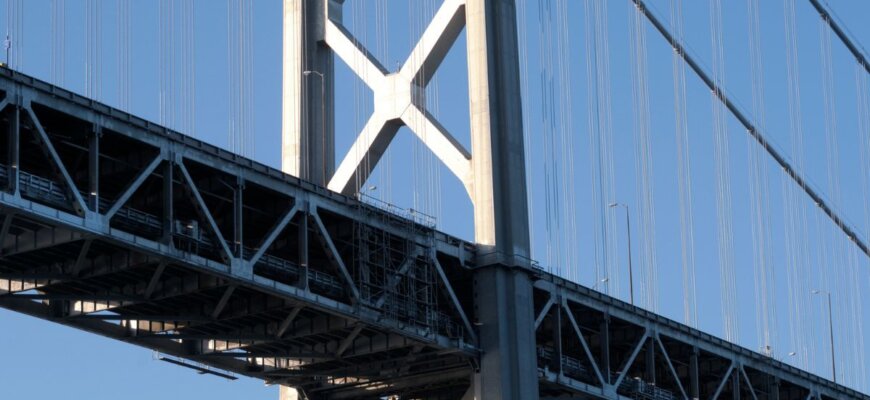

La monitorización en obra civil aplica sensores estructurales e IoT para vigilar en continuo el comportamiento de puentes, viaductos, túneles, presas, minas y taludes, detectando a tiempo deformaciones, asientos y vibraciones que pueden resultar peligrosas.
Al combinar sensores específicos como inclinómetros, fisurómetros, acelerómetros triaxiales y medidores láser de desplazamientos con plataformas de datos en tiempo real, las administraciones y concesionarias pueden anticiparse a fallos, automatizar inspecciones y optimizar la inversión en conservación.
La monitorización estructural en obra civil consiste en el uso de sensores IoT y sistemas de adquisición de datos para medir de forma continua parámetros como flechas, asientos, apertura de juntas, inclinaciones y vibraciones en infraestructuras críticas.
Su finalidad es conocer el estado real de la estructura bajo diferentes cargas -como tráfico, acciones sísmicas, viento, variaciones térmicas o trabajos cercanos- con el fin de detectar patrones de degradación antes de que se traduzcan en daños graves o colapsos.

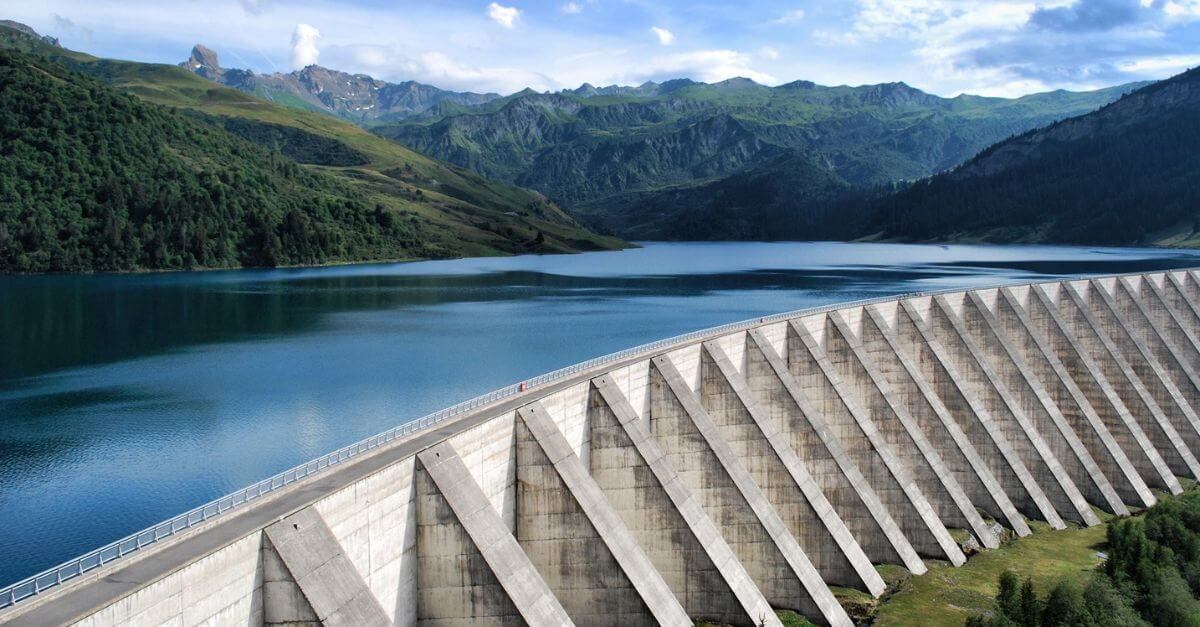

Esta monitorización se orienta a grandes infraestructuras como puentes y viaductos, túneles, presas, minas y taludes, donde el envejecimiento de materiales y los fenómenos climáticos extremos incrementan los riesgos.
Mediante soluciones avanzadas de auscultación automatizada se evalúan flechas, asientos de pilas, variaciones en juntas de dilatación y tensiones bajo cargas pesadas de tráfico, proporcionando información continua a gestores públicos y privados.
Las infraestructuras de obra civil están sometidas a acciones intensas de larga duración que pueden deteriorar su capacidad estructural si no se controlan.
Entre los riesgos más relevantes destacan:
Sin monitorización, muchos de estos problemas solo se detectan en inspecciones periódicas o cuando ya han aparecido fisuras visibles, deformaciones apreciables o incidentes de explotación.
La monitorización continua permite observar la evolución real de la estructura, identificar cambios de tendencia y planificar intervenciones antes de que el riesgo sea inaceptable.
Un sistema de monitorización para obra civil integra diferentes tipos de sensores estructurales con dataloggers IoT, comunicaciones robustas y una plataforma de datos.
Los inclinómetros miden cambios de verticalidad y pequeños giros en pilas, estribos, muros de contención y taludes.
En puentes y viaductos, las variaciones en la inclinación pueden indicar asientos diferenciales, socavación o movimientos del terreno, por lo que son un indicador temprano de inestabilidad.
En taludes y desmontes, las series de inclinación ayudan a delimitar superficies de rotura potenciales y a evaluar la eficacia de anclajes y sistemas de contención.
Los fisurómetros o medidores de grietas registran la apertura y evolución de fisuras en tableros, diafragmas, muros de contención, túneles y losas de cubrimiento.
Al diferenciar entre fisuras estabilizadas y procesos activos, permiten decidir si es suficiente el seguimiento o si es necesario un refuerzo o una limitación de uso.
En túneles, estos sensores pueden situarse en hastiales y bóvedas para controlar convergencias y comportamientos diferenciales asociados a cambios de tensiones o filtraciones de agua.
Los acelerómetros triaxiales basados en tecnología MEMS permiten medir vibraciones y aceleraciones en tres direcciones, tanto en puentes y pasarelas como en estructuras adyacentes a vías ferroviarias o de tráfico intenso.
La monitorización de vibraciones es útil para:
Los medidores láser de distancia capturan desplazamientos y deformaciones con alta precisión en puntos singulares: juntas de dilatación, extremos de tableros, anclajes de tirantes o arcos y secciones críticas de túneles.
Esto permite seguir flechas, movimientos relativos entre elementos y posibles pérdidas de continuidad que puedan afectar a la seguridad o al confort de los usuarios.
| Elemento de obra civil | Parámetro monitorizado | Sensor principal | Riesgo controlado |
|---|---|---|---|
| Pila de puente | Inclinación y desplazamiento | Inclinómetro + medidor láser | Asientos diferenciales, giros e inestabilidad |
| Tablero de puente / viaducto | Flechas, vibraciones, grietas | Acelerómetro triaxial + fisurómetro | Fatiga, pérdida de rigidez, fisuración activa |
| Estribos y muros de contención | Inclinación y apertura de grietas | Inclinómetro + fisurómetro | Deslizamientos, empujes excesivos, riesgo de vuelco |
| Túnel (bóveda y hastiales) | Convergencias y fisuras | Medidor láser + fisurómetro | Deformaciones excesivas, inestabilidad del terreno |
| Taludes y desmontes | Movimientos y giros | Inclinómetros y, en su caso, extensómetros | Deslizamientos y roturas de ladera |
La monitorización de infraestructuras de obra civil proporciona un marco objetivo y continuo para gestionar el riesgo estructural y la conservación.
Entre los beneficios clave de la monitorización en obra civil destacan la extensión de la vida útil de infraestructuras públicas, el maximizar la seguridad vial y favorecer la toma de decisiones ágil basada en datos precisos.
En Ingenieros Asesores diseñamos e implantamos sistemas de monitorización estructural a medida para puentes, viaductos, túneles, presas, minas y taludes, integrando sensores de inclinación, fisuras, vibraciones y desplazamientos en una misma plataforma IoT.
Nuestra experiencia en ingeniería y patología estructural nos permite seleccionar los parámetros críticos, interpretar los datos con seguridad y confianza y proponer medidas de mitigación y refuerzo basadas en evidencia.
Las soluciones desarrolladas facilitan tanto a las administraciones públicas como a los operadores de infraestructuras el poder disponer de información en tiempo real, alertas configurables y herramientas de análisis que respaldan la planificación de acciones de conservación y la gestión del riesgo.
